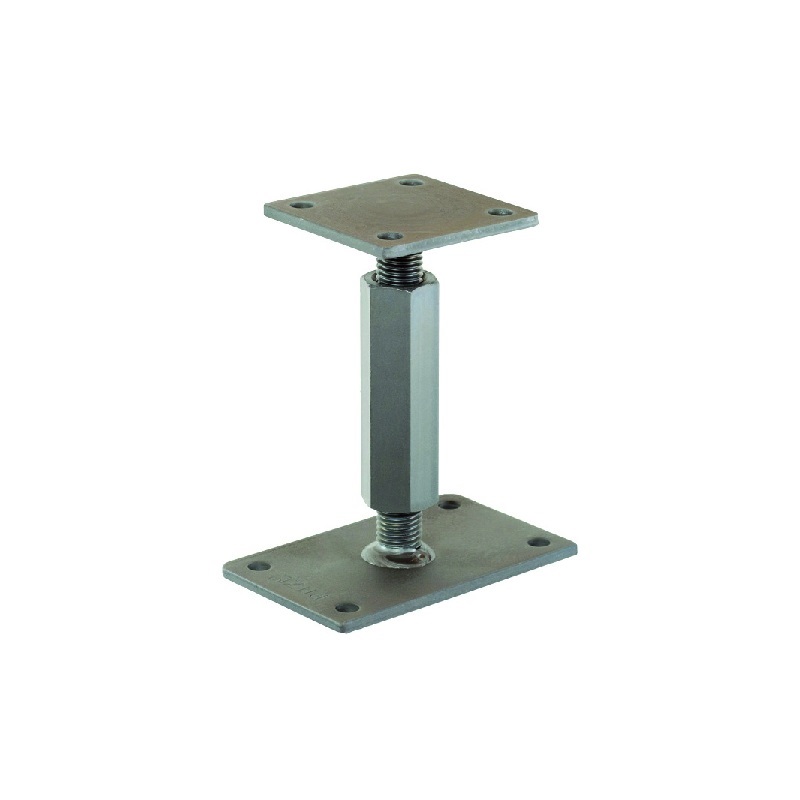

Pfostenträger - Rechts/Links Gewinde 10920.1000
Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Standardausführung mit oberer quadratischer Platte.
Art-Nr.: 10920.1000
Obere Platte mm: 100 x 6
Untere Platte mm: 160 x 100 x 6
Verstellbereich in mm: 142 - 207
Bohrung Ø 13 mm unt.: 4
Bohrung Ø 12 mm ob.: 4
M24 Gewinde
Pfostenträger - Rechts/Links Gewinde 10921.1000
Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Zur seitlichen Fixierung wird der Dorn M 24 x 110 mm in die Holzsäule gesteckt.
Art-Nr.: 10921.1000
Obere Platte mm: 100 x 6
Untere Platte mm: 160 x 100 x 6
Verstellbereich in mm: 142 - 207
Bohrung Ø 13 mm unt.: 4
Bohrung Ø 12 mm ob.: 4

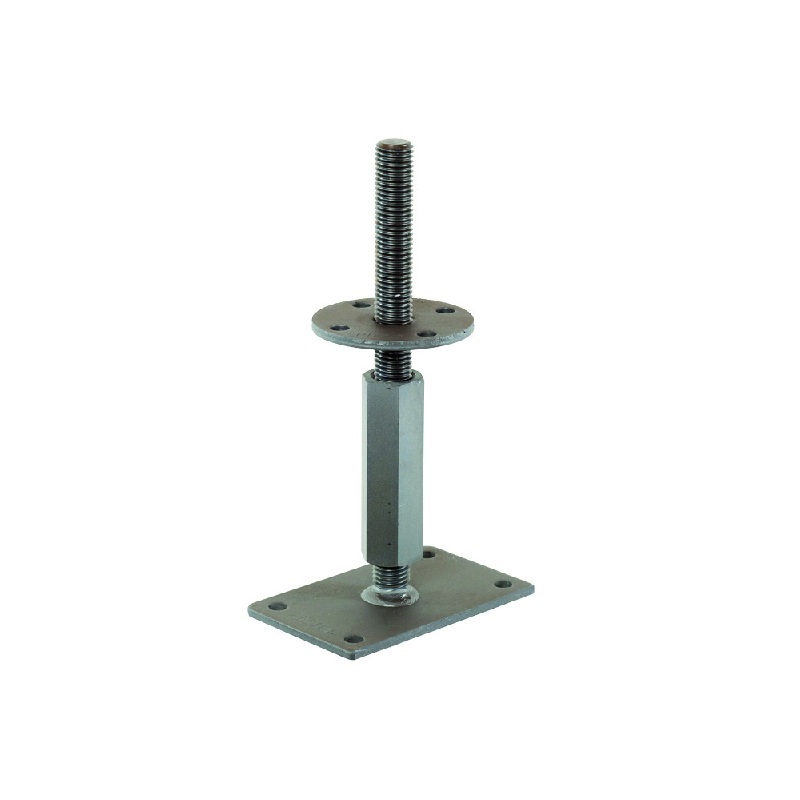

Pfostenträger - Rechts/Links Gewinde 10921.1100
Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Zur seitlichen Fixierung wird der Dorn M 24 x 110 mm in die Holzsäule gesteckt.
Art-Nr.: 10921.1100
Obere Platte mm: 100 x 6
Untere Platte mm: 160 x 100 x 6
Verstellbereich in mm: 167 - 232
Bohrung Ø 13 mm unt.: 4
Bohrung Ø 12 mm ob.: 4
Pfostenträger - Rechts/Links Gewinde 10921.1200
Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Zur seitlichen Fixierung wird der Dorn M 24 x 110 mm in die Holzsäule gesteckt.
Art-Nr.: 10921.1200
Obere Platte mm: 100 x 6
Untere Platte mm: 160 x 100 x 6
Verstellbereich in mm: 227 - 292
Bohrung Ø 13 mm unt.: 4
Bohrung Ø 12 mm ob.: 4
Pfostenträger - Rechts/Links Gewinde 10921.1300
Ein System für jeden Einsatzbereich! Gewindestärken von M20 bis M30 und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Zur seitlichen Fixierung wird der Dorn M 24 x 110 mm in die Holzsäule gesteckt.
Art-Nr.: 10921.1300
Obere Platte mm: 100 x 6
Untere Platte mm: 160 x 100 x 6
Verstellbereich in mm: 277 - 342
Bohrung Ø 13 mm unt.: 4
Bohrung Ø 12 mm ob.: 4

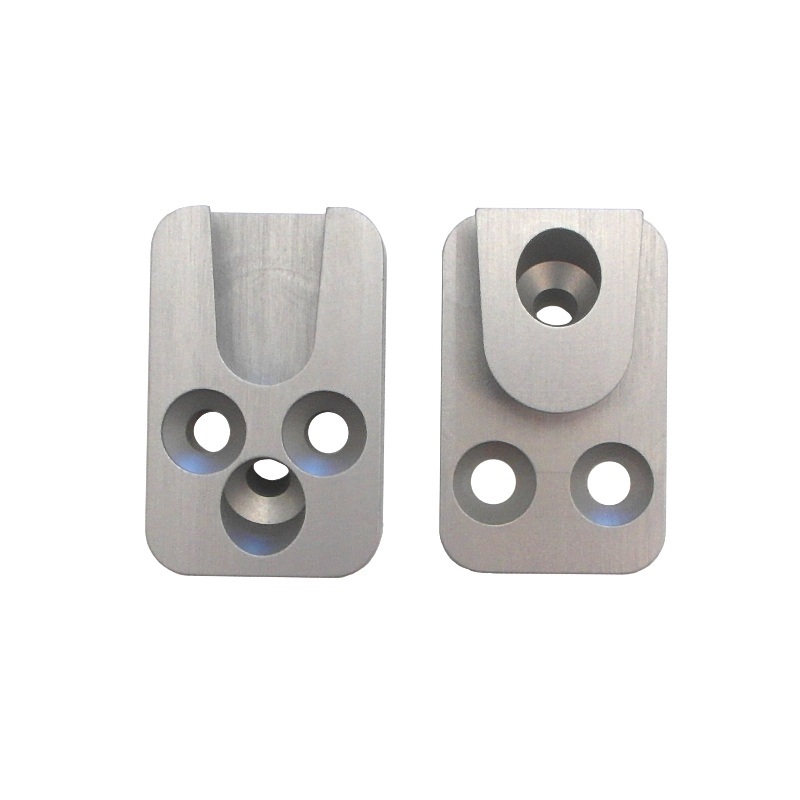

Pitzl Verbinder HVP 88004.0000 - 6 Schrauben
Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.
Abmessungen: 25 x 40 x 12
Anzahl Schrauben: 6
Schraubengröße: 4,5 x 50 - 80
Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm): - Haupträger: 60 x 50- Nebenträger: 45 x 50
Artikelnummer: 88004.0000

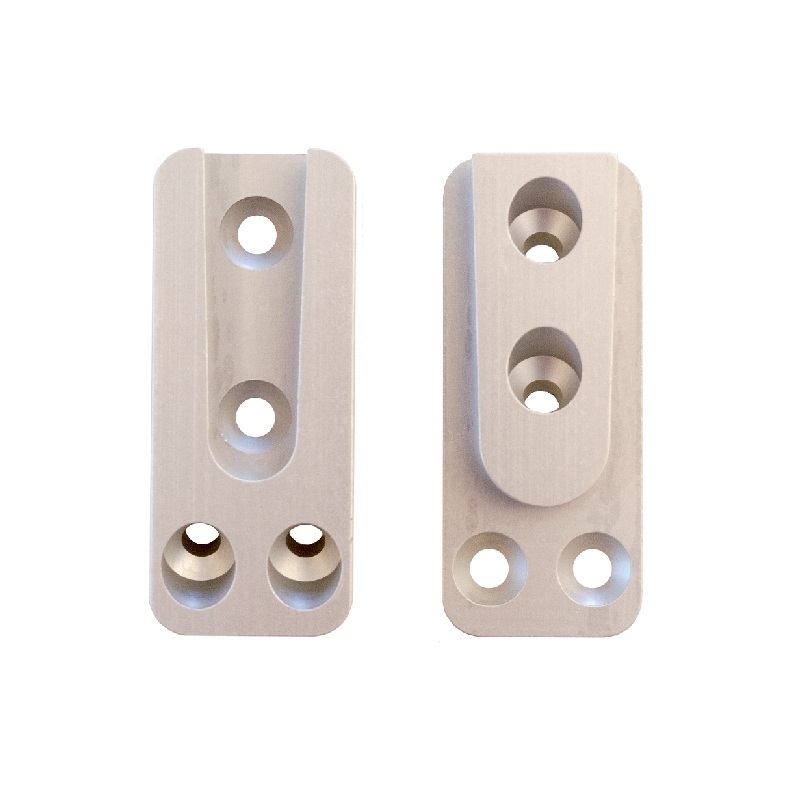

Pitzl Verbinder HVP 88006.0000 - 8 Schrauben
Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.
Abmessungen: 25 x 60 x 12
Anzahl Schrauben: 8
Schraubengröße: 4,5 x 50 - 80
Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm): - Haupträger: 60 x 50- Nebenträger: 45 x 50
Artikelnummer: 88006.0000

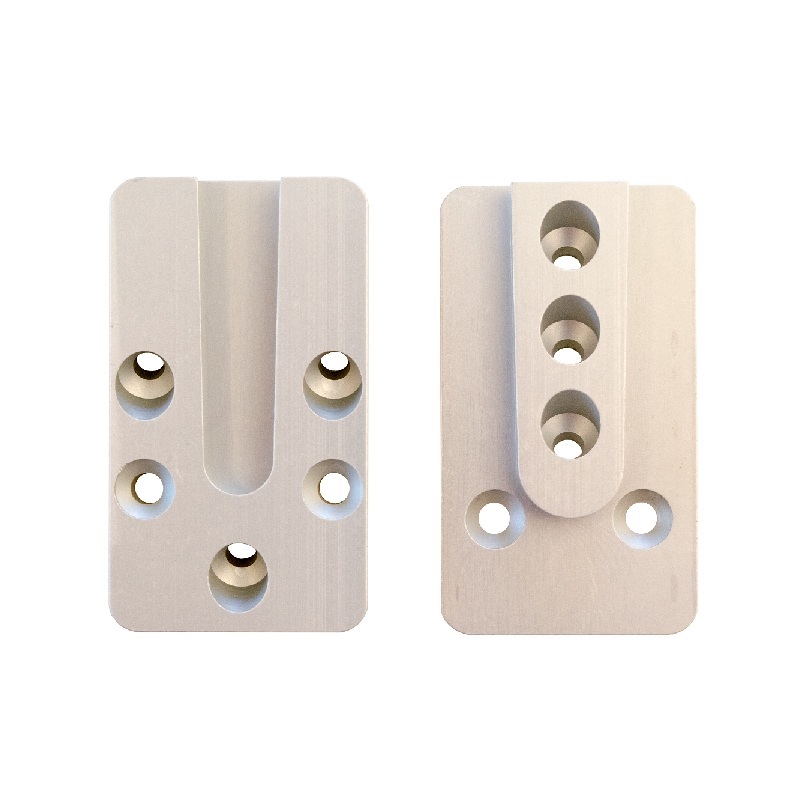

Pitzl Verbinder HVP 88107.0000 - 10 Schrauben
Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.
Abmessungen: 40 x 70 x 12
Anzahl Schrauben: 10
Schraubengröße: 4,5 x 50 - 80
Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm): - Haupträger: 60 x 50- Nebenträger: 45 x 50
Artikelnummer: 88107.0000

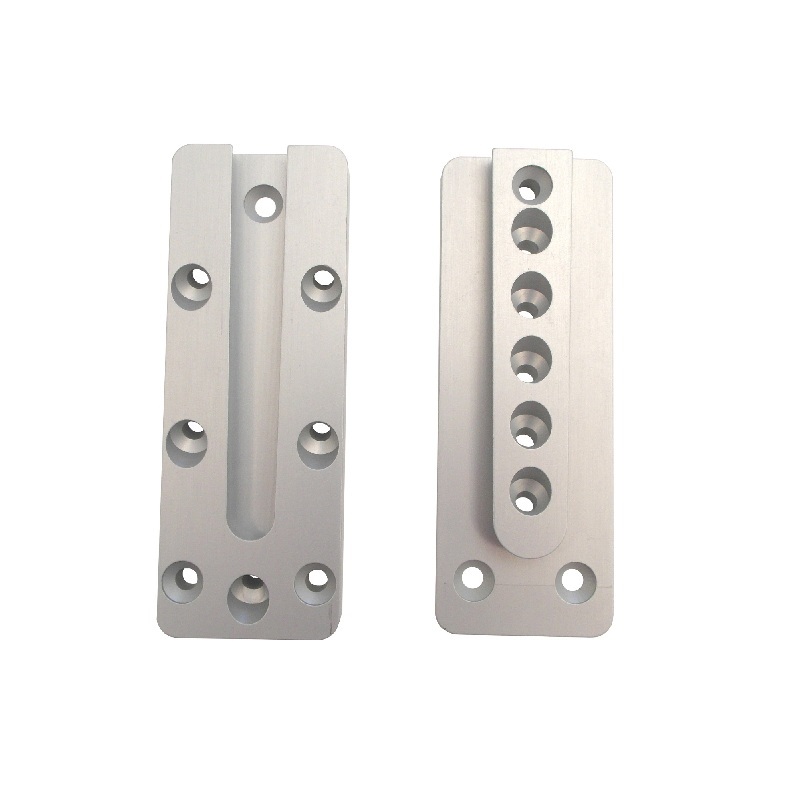

Pitzl Verbinder HVP 88111.0000 - 16 Schrauben
Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.
Abmessungen: 40 x 110 x 12
Anzahl Schrauben: 16
Schraubengröße: 4,5 x 50 - 80
Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm): - Haupträger: 60 x 50- Nebenträger: 45 x 50
Artikelnummer: 88111.0000
Pitzl Verbinder HVP 88210.0000 - 18 Schrauben
Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe.
Abmessungen: 60 x 100 x 12
Anzahl Schrauben: 18
Schraubengröße: 5 x 60 - 100
Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm): - Haupträger: 70 x 120- Nebenträger: 80 x 120
Artikelnummer: 88210.0000

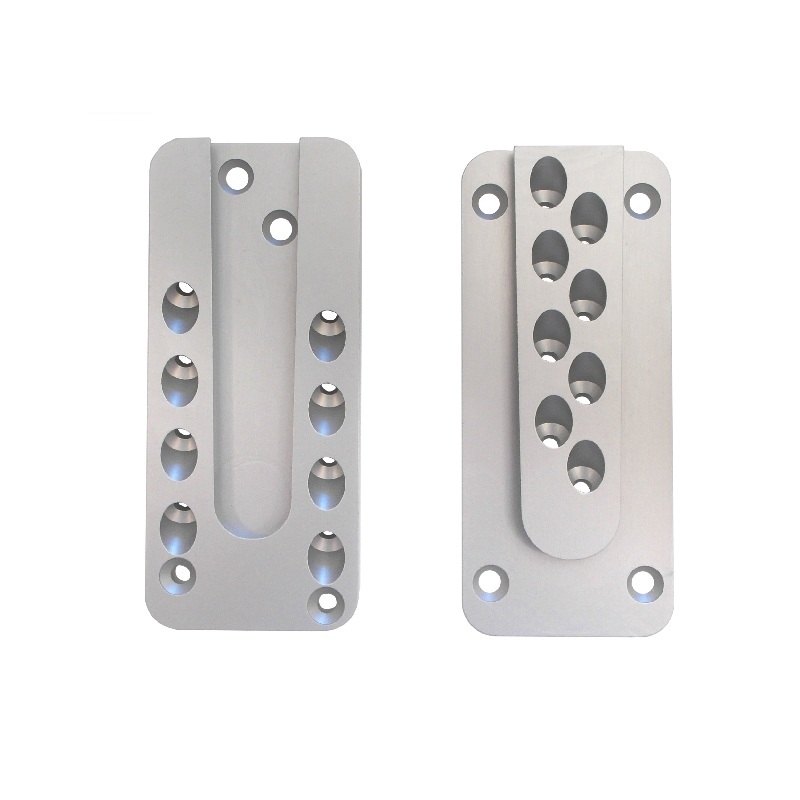

Pitzl Verbinder HVP 88214.0000 - 24 Schrauben
Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe.
Abmessungen: 60 x 140 x 12
Anzahl Schrauben: 24
Schraubengröße: 5 x 60 - 100
Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm): - Haupträger: 70 x 160- Nebenträger: 80 x 160
Artikelnummer: 88214.0000

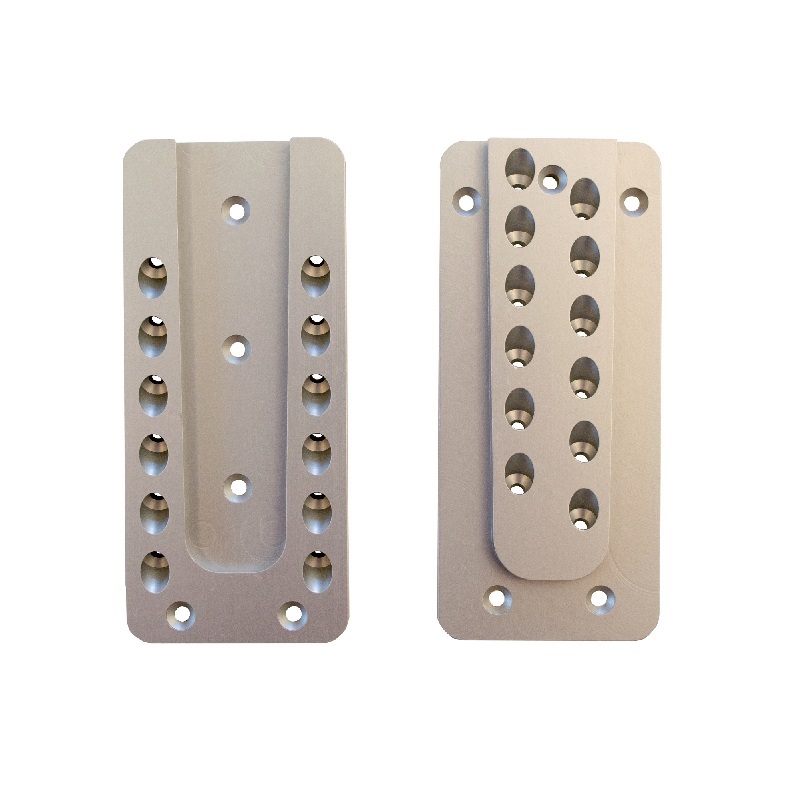

Pitzl Verbinder HVP 88318.0000 - 34 Schrauben
Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe.
Abmessungen: 80 x 180 x 12
Anzahl Schrauben: 34
Schraubengröße: 5 x 60 - 100
Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm): - Haupträger: 70 x 200- Nebenträger: 100 x 200
Artikelnummer: 88318.0000
Pitzl Verbinder HVP 88322.0000 - 44 Schrauben
Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe.
Abmessungen: 80 x 220 x 12
Anzahl Schrauben: 44
Schraubengröße: 5 x 60 - 100
Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm): - Haupträger: 70 x 240- Nebenträger: 100 x 240
Artikelnummer: 88322.0000

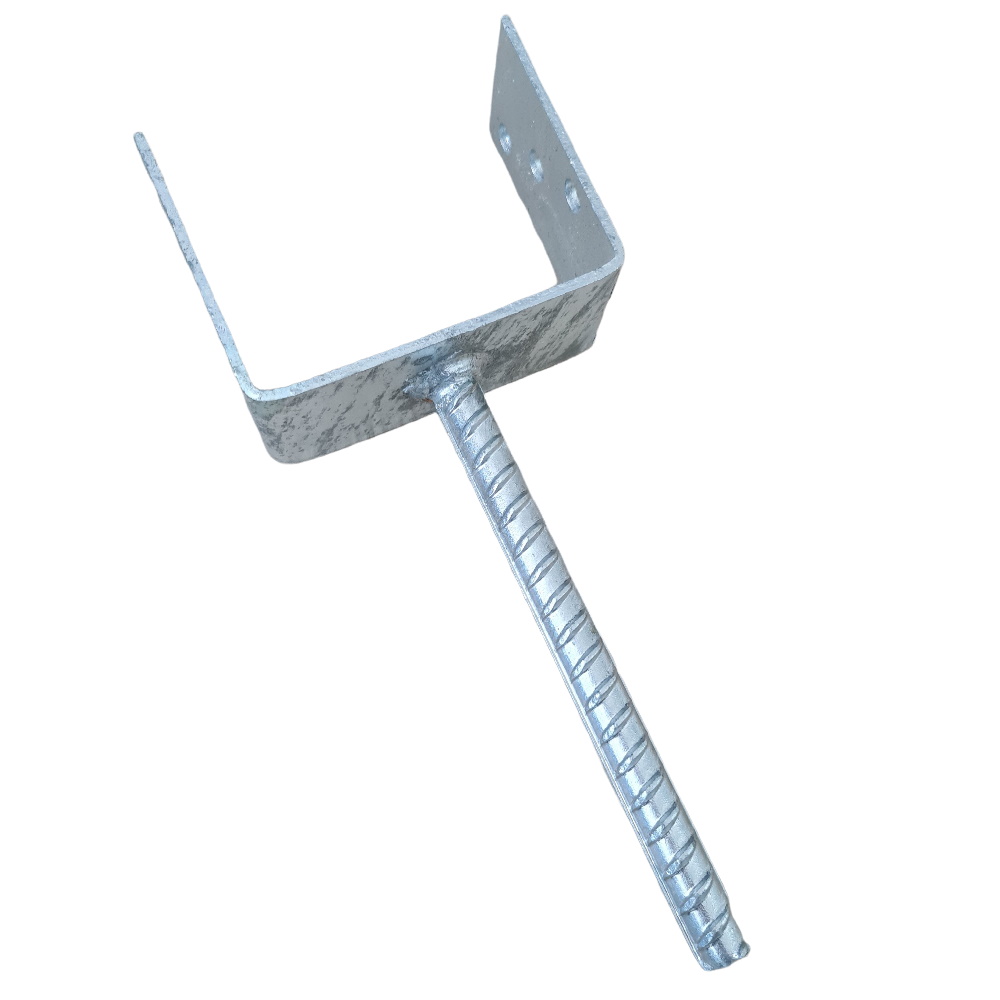

Produktinformationen
Pfostenträger, feuerverzinkt
Mit geriffelter Steindolle
Je Seite 3 Löcher: Ø 10,5 mm
A: 121 mmB: 60 mmC: 100 mmD: 200 mmE: ca. 16 mmStärke: 4 mm

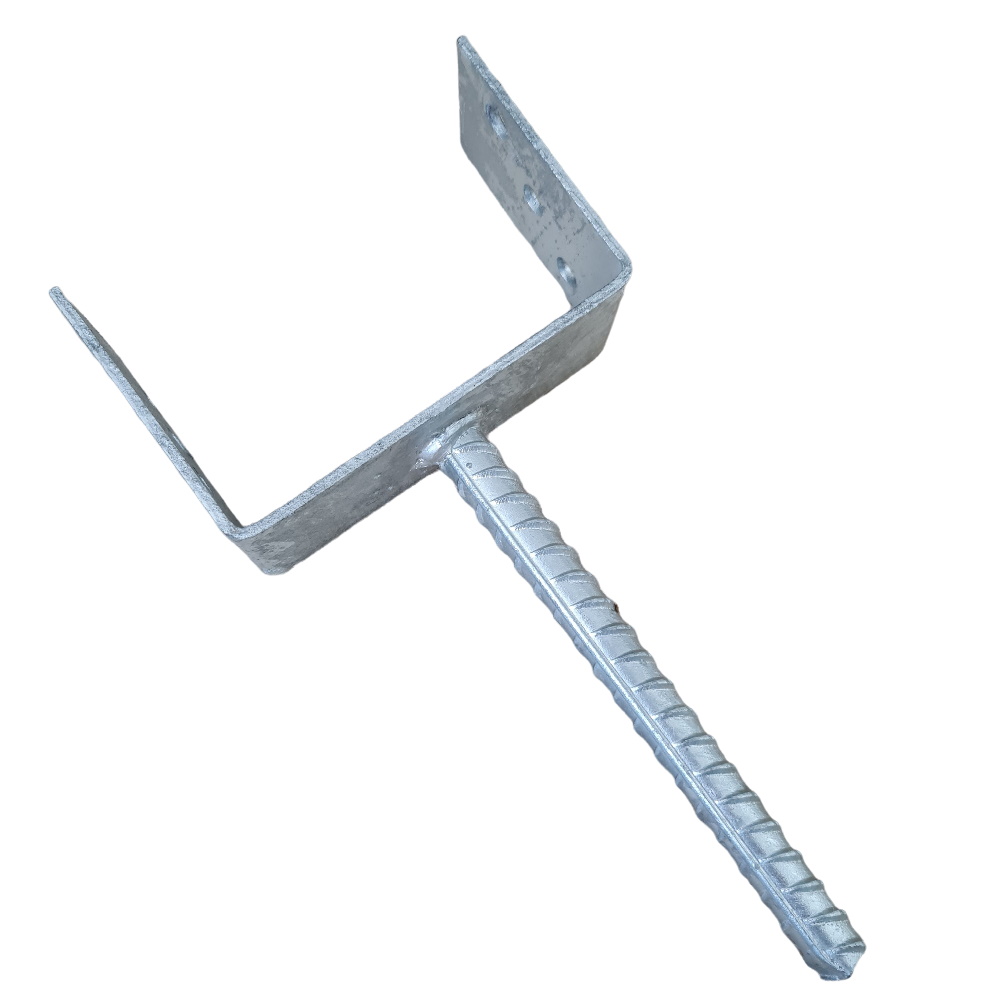

Produktinformationen
Pfostenträger, feuerverzinkt
Mit geriffelter Steindolle
Je Seite 3 Löcher: Ø 10,5 mm
A: 141 mmB: 60 mmC: 100 mmD: 200 mmE: ca. 16 mmStärke: 4 mm
